Sứ thỏi Lithium Disilicate UPCAD – Giải pháp phục hình thẩm mỹ CAD/CAM chuẩn xác
- UPCAD là dòng sứ thỏi Lithium Disilicate dùng cho hệ thống CAD/CAM, hỗ trợ thiết kế và phục hình veneer, inlay, onlay, crown với độ thẩm mỹ và độ bền vượt trội, kết tinh bằng lò nung chuyên dụng.
Đặc điểm nổi bật
- UPCAD là dòng sứ thỏi Lithium Disilicate cao cấp được thiết kế dành riêng cho hệ thống CAD/CAM. Với khả năng cắt gọt chính xác, kết tinh nhanh và kiểm soát màu sắc chuẩn, UPCAD phù hợp cho các phục hình veneer, inlay, onlay, crown thẩm mỹ.
Thông số nung & phủ men cho UPCAD
-
Một bước kết tinh hoặc kết tinh + men cùng lúc
| Thông số | Giá trị |
| Nhiệt bắt đầu | 400°C |
| Thời gian sấy | 00:30 phút |
| Tốc độ tăng nhiệt | 40°C/phút |
| Nhiệt độ giữ | 840°C |
| Thời gian giữ | 7:00 phút |
| Bắt đầu hút chân không | 550°C |
| Kết thúc hút chân không | 840°C |
-
Hai bước kết tinh
| Giai đoạn | Tăng 1 | Tăng 2 |
| Nhiệt độ bắt đầu | 400°C | 820/840°C |
| Tốc độ tăng nhiệt | 30°C/phút | 30°C/phút |
| Giữ | 5:00 phút | 7:00 phút |
| Hút chân không | 550/820°C | 820/840°C |
-
Kết tinh kèm men (2 bước)
| Tham số | Giá trị |
| Bắt đầu | 400°C |
| Sấy | 00:30 phút |
| Tăng nhiệt | 40°C/phút |
| Giữ ở 840°C | 6:30 phút |
| Hút chân không | 550–840°C |
Tính năng nổi bật
- Sứ thỏi UPCERA ceramic sự kết hợp hoàn hảo của tính thẩm mỹ cao, tính tự nhiên và thân thiện với người dùng.
- Phục hình răng siêu nhanh mà vẫn đạt được tính thẩm mỹ cao.
- Độ trong mờ tự nhiên, phù hợp với màu răng của người Việt Nam nói riêng và châu Á nói chung.
- Độ cứng hoàn hảo đảm bảo thực hiện được các chức năng nhai như răng thật.
- Sứ thỏi có sẵn các màu với kích thước dài và ngắn
Quy trình sử dụng sứ thỏi UPCAD
- Scanning: Quét mẫu hàm số hóa từ bệnh nhân hoặc mẫu thạch cao.
- Designing: Thiết kế phục hình trên phần mềm CAD chuyên dụng.

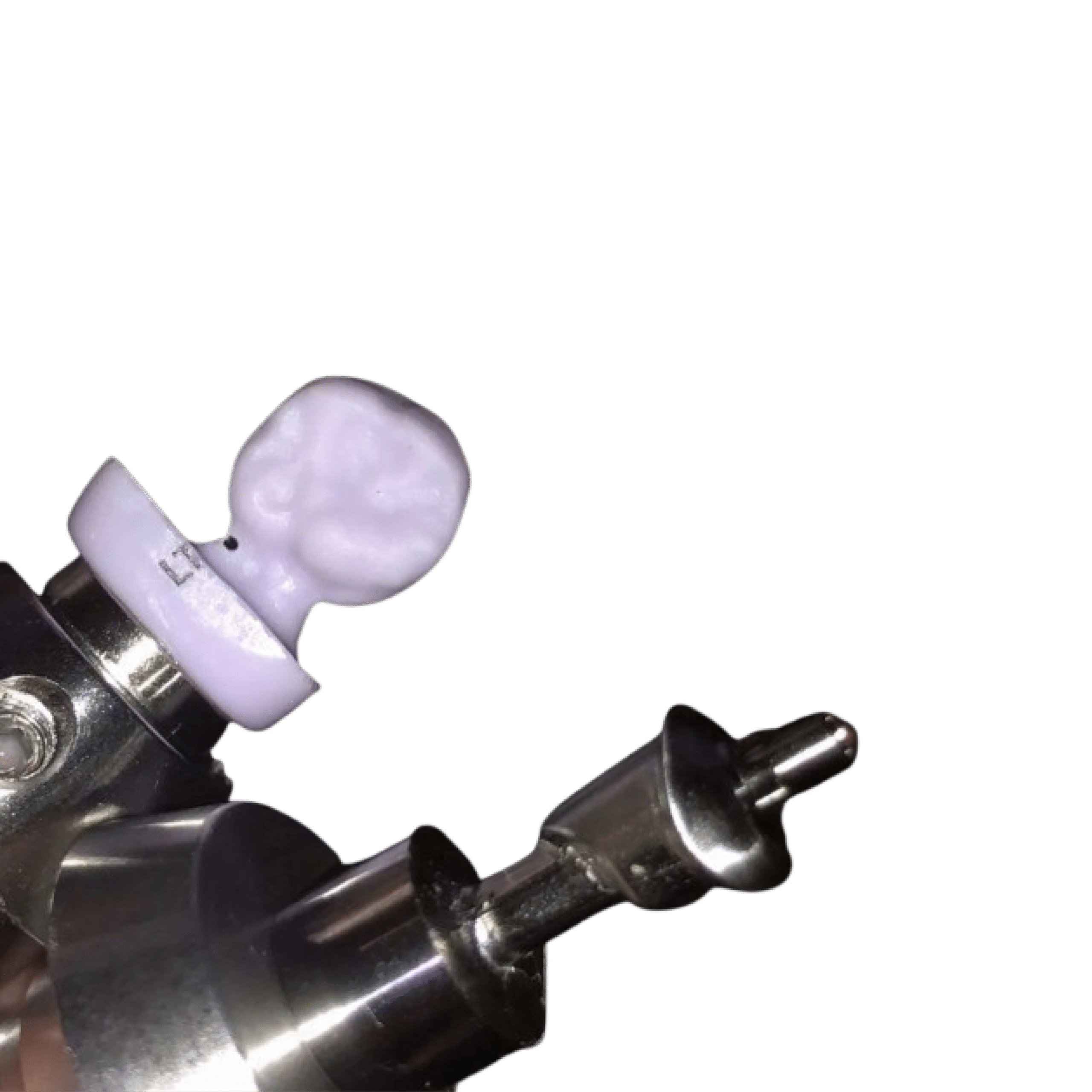

- Milling: Gia công sứ thỏi UPCAD trên máy cắt CAM.
- Shape Adjustment:
- Cắt phần hỗ trợ vật liệu bằng dụng cụ phù hợp (tránh nứt gãy).
- Đặt thử phục hình vào mô hình/hàm thật để kiểm tra khớp cắn.
- Đánh bóng sơ trước khi kết tinh.
- Crystallization & Glaze: Nung kết tinh và phủ men trong lò sứ.
Hướng dẫn kỹ thuật & lưu ý từ hãng
- Chỉ dùng men có nhiệt độ nung dưới 840°C.
- Đảm bảo làm sạch hoàn toàn phục hình trước khi kết tinh.
- Đặt phục hình trên pyro cotton hoặc vật liệu hỗ trợ nung chuẩn.
- Dán đều men lên bề mặt phục hình, không để quá dày đặc biệt ở mặt nhai.
- Tránh đánh bóng cục bộ lâu bằng lực mạnh – dễ gây nứt viền phục hình.
- Luôn kiểm tra độ khít và khớp cắn trước khi kết tinh.
Ứng dụng lâm sàng của sứ thỏi UPCAD
- Phục hình veneer – rìa thẩm mỹ cao
- Inlay / Onlay – độ bền và khít sát cao
- Crown toàn sứ – kết tinh nhanh, dễ kiểm soát màu
- Phù hợp với máy cắt CAM phổ biến và lò nung sứ thỏi EX-5100, EP3010, Dekema Press
- Liên hệ tư vấn & nhận báo giá sứ thỏi Up Cad tại đây!
